- 產品型號：80863925
- 頻率：12.0~120.0MHZ
- 尺寸：3,2*2.5mm
- 產品介紹：超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲...
-

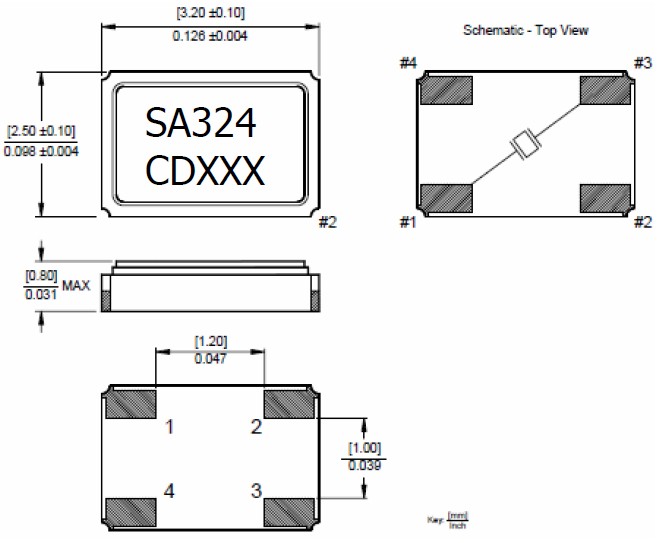

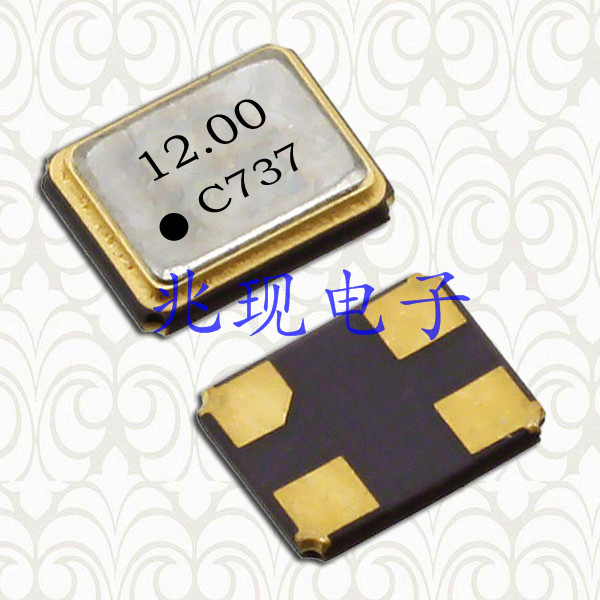

SA324晶振,3225M金屬四腳晶體,CTS諧振器
SA324晶振,3225M金屬四腳晶體,CTS諧振器,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.
低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶振在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
.jpg)
| CTS晶振規格參數 | 型號SA324 |
| 頻率范圍 | 12.0~120MHZ |
| 頻率公差@25℃ |
±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm |
| 頻率穩定度公差 |
±15ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
| 工作溫度范圍 |
-40°C to +85°C -40℃to~125℃ |
| 等效串聯電阻 | ±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
| 負載電容 | 10pF, 12pF, 16pF, Series standard |
| 激勵功率 | 10 μW typical, 100 μW maximum |
| 老化@ + 25°C | 3.0 pF typical, 5.0 pF maximum |
| 絕緣電阻(@直流100 v) | 500M Ohms minimum |
| 儲存溫度范圍 | -40°C to +125°C |
| 回流條件下 | +260°C maximum, 10 Seconds maximum |
.jpg)
CTS是一家集晶體的研發、生產、銷售為主的晶振廠家.產品主要面向為國內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域,以及出口的海外客戶需求.公司擁有業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備.
.jpg)
產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：
高溫儲存試驗 125℃±10℃；1000H±24H
溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）
溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）
恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊錫）試驗 230±10℃；3 s
耐焊接試驗 260±10℃；10 s
跌落試驗 75 cm；3 次.
振動試驗 頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.
老化率試驗 TC 85±10℃；300 H
壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.
