此文檔是根據一些常用品牌IC相關的晶振匹配，線路設計中所用到的匹配需要根據相關設計和IC來決定，一下品牌信息僅供參考。
 所有的IC制造商富士通,INTEL芯片,松下RENESAS,RICOH SANYO, SII, TEXAS, INSTRUMENTS ,TOSHIBA.
  [ Circuit Matching Request ]
The circuit matching report database available online provides a searchable list of circuit parameters (Cg, Cd, Rd) on MCU's for which circuit matching has already been performed.
Please note that these values are recommendations for specific circuit designs, and actual matching results depend on each customer's circuit board and parameters. It is highly recommended to allow SII to perform circuit matching on your final production board. Circuit Matching Request here
--------------------------------------------------------------------------------
 [Search result] IC maker  ALL
[ Link to "Design-in to MCU" ]
[ support IC Manufacturer ]

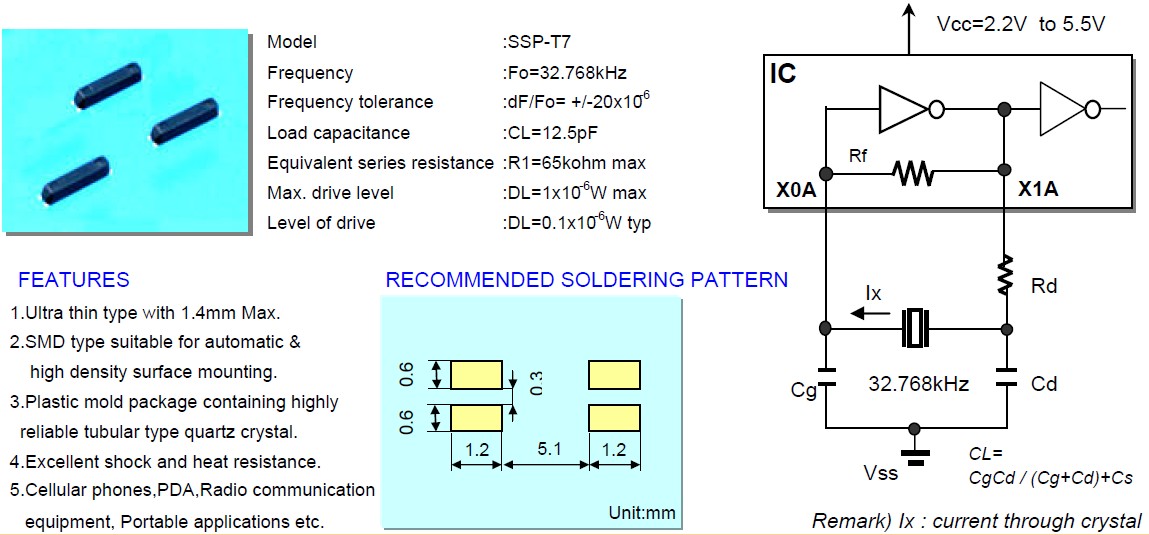

精工石英晶振相關型號與IC的匹配模式：
 IC Maker  IC name  Quartz crystal  CL(pF)  Cg(pF)  Cd(pF)  Rd(kΩ)

 FUJITSU  MB89537HPFM  VT-200-F  12.5  18  18  1000

 FUJITSU  MB90803PF  VT-200-F  12.5  18  22  100

 FUJITSU  MB90F058  VT-200-F  12.5  27  27  0

 FUJITSU  MB90F378  SSP-T7-F  9  18  18  0

 FUJITSU  MB90F831  VT-200-F  12.5  22  18  330

 FUJITSU  MB90F882  VT-200-F  12.5  33  27  0

 FUJITSU  MB90F883  VT-200-F  12.5  27  27  0

 FUJITSU  MB91F313  VT-200-F  6  6  6  220

 FUJITSU  MB91F318R  VT-200-F  6  15  15  240

 FUJITSU  MB95F108AHW  VT-200-F  6  9  9  620

 FUJITSU  MB95F108BW  VT-200-F  12.5  18  18  0

 FUJITSU  MB9AF132L  VT-200-F  12.5  6  6  0

 INTEL  AF82801IBM  VT-200-F  12.5  12  12  0

 INTEL  AF82801IEM  SSP-T7-F  12.5  5  5  0

 INTEL  AF82US15W  SSP-T7-F  7  6  6  0

 INTEL  AM82801IUX  VT-200-F  12.5  27  27  0

 INTEL  BD82HM55  SSP-T7-F  12.5  18  18  0

 INTEL  ICH7M  SSP-T7-F  12.5  15  15  0

 INTEL  ICH9M  SSP-T7-F  12.5  9  9  0

 INTEL  Ibex-Peak-M  VT-200-F  12.5  15  15  0

 INTEL  NH82801HBM  VT-200-F  12.5  18  15  0

 INTEL  Tiger Point  SSP-T7-F  9  15  12  0

 MICROCHIP  MCP79400  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP79400  VT-200-F  6  9  9  0

 MICROCHIP  MCP79401  SSP-T7-F  7  10  12  0 精工貼片晶振通常應用于智能手機系列高端數碼產品。

 MICROCHIP  MCP79401  VT-200-F  6  9  9  0

 MICROCHIP  MCP79402  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP79402  VT-200-F  6  9  9  0

 MICROCHIP  MCP7940N  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP7940N  VT-200-F  6  9  9  0

 MICROCHIP  MCP79410  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP79410  VT-200-F  6  9  9  0

 MICROCHIP  MCP79411  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP79411  VT-200-F  6  9  9  0

 MICROCHIP  MCP79412  SSP-T7-F  7  10  12  0

 MICROCHIP  MCP79412  VT-200-F  6  9  9  0

 OKI  ML610Q431  VT-150-F  12.5  0  0  0

 OKI  ML610Q432  VT-200-F  12.5  6  6  0

 OKI  ML610Q482P  VT-200-F  12.5  8  8  0

 OKI  ML7098  SSP-T7-F  12.5  18  18  180

 PANASONIC  MN101C74G  VT-200-F  12.5  15  15  0

 PANASONIC  MN101C77  VT-200-F  6  12  12  0

 PANASONIC  MN101CF74G  VT-200-F  12.5  12  15  0

 PANASONIC  MN101CF97D  VT-200-F  6  5  5  0

 PANASONIC  MN101E29G  SSP-T7-F  7  10  12  0

 PANASONIC  MN101E29G  VT-200-F  6  6  6  330

 PANASONIC  MN101E30N  VT-200-F  6  6  7  330

 PANASONIC  MN101E31D  VT-200-F  12.5  18  22  0

 PANASONIC  MN101EF16K  VT-200-F  12.5  18  18  0

 PANASONIC  MN101EF29G  SSP-T7-F  7  10  12  0

 PANASONIC  MN101EF31D  VT-200-F  12.5  18  22  0

 PANASONIC  MN101EF57G  VT-200-F  12.5  18  18  0

 PANASONIC  MN101EF76K  VT-200-F  12.5  20  22  0

 PANASONIC  MN15G0804  VT-200-F  12.5  15  12  0

 PANASONIC  MN15G1601  VT-200-F  12.5  18  18  680

 RENESAS  D4991A  VT-200-F  6  15  10  0

 RENESAS  HD64338600RXXXFH  VT-200-F  12.5  18  18  0

 RENESAS  HD6433867  SP-T2A-F  12.5  12  15  0

 RENESAS  HD6473802  VT-200-F  12.5  15  15  0

 RENESAS  HD64F2239TF20  SSP-T7-F  7  10  10  0

 RENESAS  HD64F36109  SSP-T7-F  7  8  9  1000

 RENESAS  HD64F36109  VT-200-F  12.5  22  18  0

 RENESAS  HD64F38004  SSP-T7-F  12.5  22  22  0

 RENESAS  HD64F38076  SSP-T7-F  12.5  3  3  0

 RENESAS  HD64F38099  VT-200-F  6  5  4  0

 RENESAS  HD64F38327  SSP-T7-F  7  6  6  0

 RENESAS  HD64F38347  VT-200-F  6  7  0  0

 RENESAS  HD64F38447  VT-200-F  6  3  4  0

 RENESAS  HD64F38524  VT-200-F  12.5  22  27  0

 RENESAS  HD64F38606  SSP-T7-F  12.5  4  4  0

 RENESAS  HD64F38776  VT-200-F  6  3  3  0

 RENESAS  HD74LV1GWU04  VT-200-F  6  10  10  680

 RENESAS  M3030  VT-200-F  12.5  15  18  330

 RENESAS  M30878FJB  VT-200-F  6  5  6  1

 RENESAS  M34550M6A  VT-200-F  12.5  18  18  150

 RENESAS  M34551M4  VT-200-F  12.5  22  18  220

 RENESAS  M34551MB  VT-200-F  12.5  18  22  220

 RENESAS  M34552M4  VT-200-F  12.5  18  18  220

 RENESAS  M34552M8  VT-200-F  12.5  18  18  220

 RENESAS  M34559  SSP-T7-F  12.5  27  27  100

 RENESAS  M34559G6-XXXFP  VT-200-F  12.5  18  22  0

 RENESAS  M34559G6FP  VT-200-F  12.5  18  18  220

 RENESAS  M34559G8  VT-200-F  12.5  22  18  100

 RENESAS  M3455AG8  VT-200-F  12.5  22  18  330

 RENESAS  M37560M8  SSP-T7-F  7  15  15  0

 RENESAS  M38039  VT-200-F  6  10  8  0

 RENESAS  M38073M4  VT-200-F  12.5  18  22  330

 RENESAS  M38223M4A  SSP-T7-F  12.5  18  22  100

 RENESAS  M38227M8A  SSP-T6  12.5  18  18  330

 RENESAS  M38235G6  VT-200-F  12.5  18  15  220

 RENESAS  M3823AGFFP  SSP-T6精工晶振  12.5  18  18  330

 RENESAS  M38C12M4  VT-200-F  12.5  15  18  220

 RENESAS  M38C89MF  VT-200-F  12.5  27  22  220

 RENESAS  M38D24G4FP  VT-200-F  12.5  15  15  0

 RENESAS  M38D29GFFP  VT-200-F  12.5  18  18  0

 RENESAS  M38D5  VT-200-F  12.5  15  15  0

 RENESAS  M38D59GFFP  VT-200-F  12.5  18  22  270

 RENESAS  R4F20103DFA  SSP-T2A-F貼片晶振 12.5  22  22  0

 RENESAS  R5F100GCAFB  SSP-T7-FL  6  9  9  220

 RENESAS  R5F100LEAFB  SSP-T7-FL  3.7  3  3  0

 RENESAS  R5F100PJAFB  VT-200-F  6  9  9  0

 RENESAS  R5F101EE  SSP-T7-FL  6  12  10  0

 RENESAS  R5F101EE  SSP-T7-FL  3.7  5  6  0

 RENESAS  R5F101EE  SSP-T7-FL  4.4  6  7  0

 RENESAS  R5F101FAAFP  SSP-T7-FL  3.7  4  5  0

 RENESAS  R5F21272SNFP  SSP-T7-F  7  9  9  0

 RENESAS  R5F212H  SSP-T7-F  7  15  12  0

 RENESAS  R5F21355ANFP  VT-200-F  12.5  22  22  820

 RENESAS  R5F21356CNFP  SSP-T7-F  12.5  22  22  820

 RENESAS  R5F2L388ANFA  VT-200-F  12.5  15  15  270

 RENESAS  R5F2L388BNFA  VT-200-F  6  4  4  0

 RENESAS  R5F2L38AANFA  VT-200-FL  6  3  4  0

 RENESAS  R5F2L3A7B  SSP-T7-F  6  4  4  0

 RENESAS  R5F2L3A7CNFP  VT-200-F  12.5  18  15  0

 RENESAS  R5F2L3ACANFA  VT-200-F  12.5  12  12  0

 RENESAS  R5F2L3ACCNFP  VT-200-F  12.5  18  17  0

 RENESAS  R5F2LA86A  VT-200-F  12.5  15  15  0

 RENESAS  R5F3640D  SSP-T7-F  12.5  22  22  220

 RENESAS  R5F3640MDFA  VT-200-F  12.5  18  22  220

 RENESAS  R5F364A6NFA  VT-200-F  12.5  27  27  0

 RENESAS  R5F364AEDFA  SSP-T7-F  12.5  18  18  220

 RENESAS  R5F364AENFB  SSP-T7-F  12.5  18  22  220

 RENESAS  R5F364AENFB  SSP-T7-F  7  12  10  0

 RENESAS  R5F364AMDFA  SSP-T7-F  12.5  18  18  220

 RENESAS  R5F364AMDFA  VT-200-F  12.5  18  20  220

 RENESAS  R5F3650KB  SSP-T7-F  12.5  18  22  220

 RENESAS  R5F365AMDFA  SSP-T7-F  12.5  18  22  220

 RENESAS  R5F365AMNFB  SSP-T7-F  12.5  22  22  220

 RENESAS  R5F36CAMNFB  VT-200-F  12.5  18  22  100

 RENESAS  R5F61668RN50FPV  SSP-T7-F  7  15  15  0

 RENESAS  R5F64177PFD  SSP-T7-F  12.5  27  39  0

 RENESAS  R5S72030  SSP-T7-F  12.5  18  18  0

 RENESAS  R8A77210C133BGV  SSP-T7-F  7  3  4  0

 RENESAS  SH7770  VT-200-F  12.5  22  27  0

 RENESAS  uPD17201A  VT-200-F  12.5  15  18  0

 RENESAS  uPD30181A  SSP-T7-F  12.5  22  22  0

 RENESAS  uPD70F3752  VT-200-F  12.5  18  18  0

 RENESAS  uPD753036  VT-200-F  12.5  18  18  0

 RENESAS  uPD753036GC  VT-200-F  12.5  18  18  0

 RENESAS  uPD753104GC  VT-200-F  12.5  18  22  0

 RENESAS  uPD753108  VT-200-F  6  7  8  330

 RENESAS  uPD789166GB  VT-200-F  12.5  22  27  220

 RENESAS  uPD789306GC  SSP-T7-F  12.5  22  22  330

 RENESAS  uPD789306GK  VT-200-F  12.5  22  22  0

 RENESAS  uPD789881  SSP-T7-F  12.5  22  22  0

 RENESAS  uPD78F0114  VT-200-F  12.5  18  18  560

 RENESAS  uPD78F0363  VT-200-F  6  8  8  100

 RENESAS  uPD78F0372  VT-200-F  12.5  18  18  220

 RENESAS  uPD78F0395  SSP-T7-F  7  9  9  330

 RENESAS  uPD78F0413  VT-200-F  12.5  22  22  100

 RENESAS  uPD78F0441  VT-200-F  6  9  9  560

 RENESAS  uPD78F0443  SSP-T7-F  12.5  18  22  0

 RENESAS  uPD78F0484  VT-200-F  12.5  18  20  150

 RENESAS  uPD78F0485  VT-200-F  12.5  22  22  0

 RENESAS  uPD78F0485GK  VT-200-F  12.5  18  20  0

 RENESAS  uPD78F0485GK  SSP-T7-F  7  10  12  0

 RENESAS  uPD78F0511A  VT-200-F  12.5  18  18  100

 RENESAS  uPD78F0512  SSP-T7-F  7  12  12  100

 RENESAS  uPD78F0513  VT-200-F  6  10  10  0

 RENESAS  uPD78F0513AGA  SSP-T7-F  7  9  9  0

 RENESAS  uPD78F0515  VT-200-F  6  7  7  0

 RENESAS  uPD78F0515AGA  VT-200-F  12.5  18  18  470

 RENESAS  uPD78F0534  SSP-T7-F  7  12  12  220

 RENESAS  uPD78F0545  SSP-T7-F  12.5  15  15  0

 RENESAS  uPD78F0547  SSP-T7-F  7  22  22  0

 RENESAS  uPD78F0583  SSP-T7-F  9  12  15  0

 RENESAS  uPD78F0583GA  SSP-T7-FL  6  9  10  0

 RENESAS  uPD78F0588  SSP-T7-FL  3.7  4  3  0

 RENESAS  uPD78F1001  SSP-T7-FL  4.4  6  6  0

 RENESAS  uPD78F1003  SSP-T7-FL  6  9  10  0

 RENESAS  uPD78F1008  SSP-T7-FL  4.4  4  4  0

 RENESAS  uPD78F1142  SSP-T7-F  12.5  18  18  0

 RENESAS  uPD78F1146  VT-200-F  6  8  8  0

 RENESAS  uPD78F1155  SSP-T7-F  7  10  12  0

 RENESAS  uPD78F1166AGC  SSP-T7-F  12.5  18  18  0

 RENESAS  uPD78F1167  VT-200-F  12.5  18  22  47

 RENESAS  uPD78F1168  VT-200-F  12.5  22  22  0

 RENESAS  uPD78F1168AGC  SSP-T7-F  7  10  12  0

 RENESAS  uPD78F1176A  SP-T2A-F  12.5  22  22  0

 RENESAS  uPD78F1502AGK  SSP-T7-FL  6  9  9  0

 RENESAS  uPD78F8058  SSP-T7-FL  3.7  5  5  0

 RENESAS  uPD78F9177  SSP-T7-F  12.5  22  22  220

 RENESAS  uPD9937  SSP-T7-F  12.5  18  22  0

 RICOH  R2023K  SSP-T7-F  7  5  0  0

 RICOH  R2023T  VT-200-F  6  0  0  0

 RICOH  R2033T  SSP-T7-F  7  7  0  0

 RICOH  R2043T  SSP-T7-F  7  1  1  0

 RICOH  R2051K02-E2  SSP-T7-F  7  0  0  0

 RICOH  R2051S  VT-200-F  6  0  0  0

 RICOH  R2052T  SSP-T7-F  7  4  0  0

 RICOH  R2262X  SSP-T7-F  7  0  0  0

 RICOH  RS5C316A-F  VT-200-F  6  8  0  0

 RICOH  RS5C372A  VT-200-F  6  0  0  0

 RICOH  RS5C372B  VT-200-F  6  0  0  0

 RICOH  RV5C386A  SSP-T7-F  7  2  2  0

 RICOH  RV5C387A  SSP-T7-F  7  9  0  0

 SANYO  LC823410  SSP-T7-F  7  12  10  330

 SANYO  LC87F5G32A  VT-200-F  6  10  10  0

 SANYO  LC87F7DC8A  VT-200-F  12.5  18  22  100

 SANYO  LC87F7DJ2B  VT-200-F  12.5  18  22  100

 SANYO  LC87F7DJ2C  VT-200-F  12.5  22  22  100

 SII  S-3510A  VT-200-F  12.5  12  12  0

 SII  S-3511A  VT-200-F  6  4  0  0

 SII  S-35190A  VT-200-F  6  7  0  0

 SII  S-35190A  SSP-T7-F  7  6  6  0

 SII  S-35199A  SSP-T7-F  7  5  6  0

 SII  S-35390A  SSP-T7-FL  6  7  0  0

 SII  S-35390A  SSP-T7-F  7  8  3  0

 SII  S-35392A  SSP-T7-F  7  7  7  0

 SII  S-35392A  VT-200-F  6  3  0  1

 SII  S-35399A02  SSP-T7-F  7  9  0  0

 SII  S-78190A  VT-200-F  12.5  8  0  0

 TEXAS INSTRUMENTS  84PLC  VT-200-F  6  12  10  221

 TEXAS INSTRUMENTS  MSP430F1232IPW  SSP-T7-F  12.5  0  0  0

 TEXAS INSTRUMENTS  MSP430F1XX  VT-200-F  12.5  2  3  0

 TEXAS INSTRUMENTS  MSP430F2XX  SSP-T7-F  12.5  8  8  0

 TEXAS INSTRUMENTS  MSP430F448  VT-200-F  6  4  4  0

 TEXAS INSTRUMENTS  MSP430F4XX  SSP-T7-F  12.5  15  15  0

 TEXAS INSTRUMENTS  MSP430F4XX  VT-200-F  12.5  10  10  0

 TEXAS INSTRUMENTS  MSP430F5XX  SSP-T7-F  12.5  0  0  0

 TEXAS INSTRUMENTS  MSP430FE427  SSP-T7-F  7  3  3  0

 TEXAS INSTRUMENTS  MSP430FE4272  VT-200-F  6  2  2  0

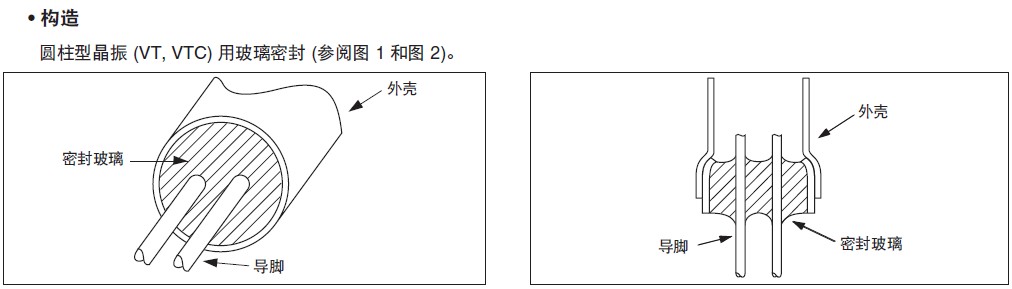

 插件晶振相關圖片資料
TEXAS INSTRUMENTS  MSP430P325  SSP-T7-F  7  -  -  100

 TEXAS INSTRUMENTS  SN74LVC2GGU04  SSP-T7-F  7  8  8  680

 TEXAS INSTRUMENTS  TMS320VC5504  VT-200-F  12.5  18  18  0

 TEXAS INSTRUMENTS  TPS65910A1RSL  SSP-T7-F  7  9  10  0

 TOSHIBA  T5CB5-6UK1  SSP-T6  7  12  10  0

 TOSHIBA  TC4069 UBFT  VT-200-F  6  10  10  1

 TOSHIBA  TC7SU04FU  SSP-T7-F  7  12  12  680

 TOSHIBA  TC7WU04FU  VT-200-F  12.5  22  22  330

 TOSHIBA  TMP19A64C1DXBG  SSP-T7-F  7  8  9  0

 TOSHIBA  TMP19A64F20BXBG  SSP-T7-F  7  9  9  0

 TOSHIBA  TMP86CH47UG  SSP-T7-F  7  10  9  0

 TOSHIBA  TMP86CM29BUG  SSP-T6  12.5  18  22  0

 TOSHIBA  TMP86CP27AFG  VT-200-F  12.5  18  22  0

 TOSHIBA  TMP86FH47BUG  VT-200-F  6  8  10  0

 TOSHIBA  TMP86FS27FG  VT-200-F  12.5  18  18  0

 TOSHIBA  TMP86PM47AUG  VT-200-F  6  4  5  0

 TOSHIBA  TMP86PM47AUG  SSP-T7-F  7  7  7  0

 TOSHIBA  TMP86PS25FG  SSP-T7-F  12.5  22  22  0

 TOSHIBA  TMP87CM41NG  VT-200-F  12.5  15  18  0

 TOSHIBA  TMP87CP21CFG  VT-200-F  12.5  18  18  0

 TOSHIBA  TMP89FW24DFG  VT-200-F  12.5  18  18  0

 TOSHIBA  TMP91FW27UG  SSP-T7-F  7  8  9  0

 TOSHIBA  TMP91FY42FG  VT-200-F  12.5  15  18  0

 TOSHIBA  TMP92CD28  SSP-T7-F  12.5  18  18  0

 TOSHIBA  TMP92FD23AFG  VT-150-F圓柱晶振  12.5  18  22  330

 TOSHIBA  TMP92FD28ADFG  VT-200-F  6  3  3  0

 TOSHIBA  TMP92FD28AFG  SSP-T7-F  12.5  18  18  0
The data is matching result with IC Maker(IC name) investigated to data.
Actual matching result will depend on customer's circuit board and circuit parameters.
