- 產品型號：81770193
- 頻率：8.0MHZ~60.0MHZ

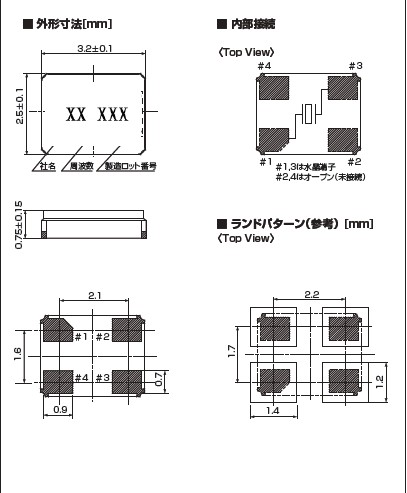

- 尺寸：3.2*2.5mm
- 產品介紹：小型,薄型,輕量的表面貼裝型晶體諧振器,厚度0.75mm(12MHz以上),耐熱性卓越,高精度,高可靠性,無需防濕包裝管理,Moisture Sensitivity Level:LEVEL1(IPC/JEDEC J-ST...
-

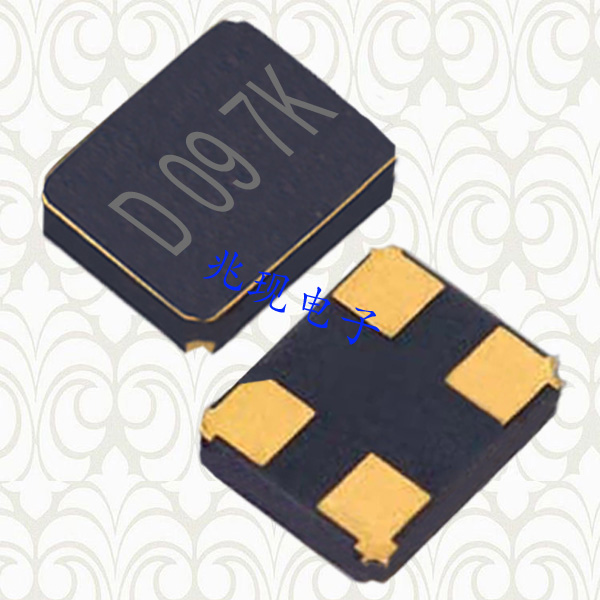

KDS音響晶振,石英晶體諧振器DSX321G,石英晶振
KDS音響晶振,石英晶體諧振器DSX321G,石英晶振,小型,薄型,輕量的表面貼裝型晶體諧振器,厚度0.75mm(12MHz以上),耐熱性卓越,高精度,高可靠性,無需防濕包裝管理,Moisture Sensitivity Level:LEVEL1(IPC/JEDEC J-STD-033),依據AEC-Q200,小型表面貼片型晶體諧振器,在辦公自動化,家電相關電器領域以及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求,也可支持完全無鉛產品,是安全裝置、車載導航、汽車音響等多媒體設備、TPMS、無鑰匙進入系統等領域的好選擇.
.jpg)
| 規格 | DSX321G,DSX320G | ||||||||
| 頻率范圍 | 8~9.8Mhz | 9.8~11Mhz | 11~12Mhz | 12~27Mhz | 27~62.4Mhz | ||||
| 負載電容 | Series, 8pF, 10pF, 12pF | ||||||||
| 激勵功率 | 10μW（200μW Max.） | ||||||||
| 頻率公差 | ±30×10-6,±50×10-6,±100×10-6（at25℃） | ||||||||
| 串聯電阻 | 400Ω max | 200Ω max | 150Ω max | 120Ω max | 100Ω max | ||||
| 頻率溫度特性 | ±50×10-6,/-40~+85℃（Ref. to 25℃） | ||||||||
| ±100×10-6,/-40~+125℃（Ref. to 25℃） | |||||||||
| ±200×10-6,/-40~+150℃（Ref. to 25℃） | |||||||||
| 保存溫度范圍 | -40~+85℃ | ||||||||
| 封裝 | 3000pcs./reel （Φ180） | ||||||||
.jpg)
大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質,以及阻燃劑中 使用的鹵素化合物,于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.
建立和諧電子集團.1977年建立DAISHINKU(美國)公司開始向美國市場提供晶體諧振器.1980開設了各級工廠(當前各級生產Div.)生產增加晶體諧振器.1980開始生產石英晶體濾波器和晶體振蕩器的時鐘.1981年建立DAISHINKU(香港)有限公司開始向香港供應音叉型晶體諧振器及中國市場.1983年第二部分大阪證交所上市.1984年獨立的中央實驗室完成.開設了德島工廠(當前德島生產Div.)的一致行動的基地生產合成石英晶體諧振器和石英裝置.開始大規模生產的光學低通濾波器.
.jpg)
如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊、規格書中規定的范圍內使用.讓諧振器振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍 以上.
.jpg)
