- 產品型號：32957576
- 頻率：1.0MHZ~81.0MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：壓控晶振,貼片式石英晶體振蕩器,低電壓啟動功率,電源電壓范圍:1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:調制解調器,ADSL網絡控制器,無線基站,程控交換設備智...
-

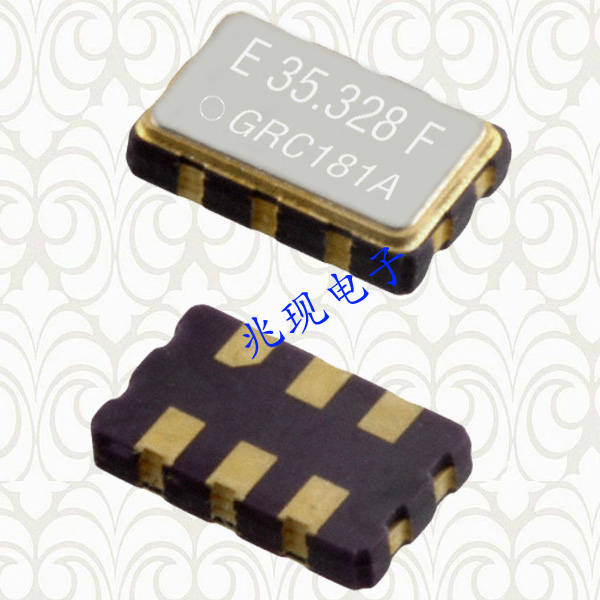

壓控晶振VG-4231CB,愛普生有源晶振,石英晶體振蕩器
壓控晶振VG-4231CB,愛普生有源晶振,石英晶體振蕩器,晶體振蕩器,壓控晶振,貼片式石英晶體振蕩器,低電壓啟動功率,電源電壓范圍:1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 |
| 輸出頻率范圍 | f0 | 1.000MHz to 81.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 電源電壓 | VCC | 3.3V ±0.165V | |
| 儲存溫度 | T_stg | -40 °C to +85 °C | 裸存 |
| 工作溫度 | T_use | 如下表所示 | |
| 頻率穩定度 | f_tol | ±50 × 10-6 Max. | |
| 功耗 | ICC | 10mA Max. | 無負載條件。 |
| 絕對頻率控制范圍 | APR | GCZ : ±50 × 10-6 Min. | VC=1.65 V±1.5 V |
| 輸入電阻 | Rin | 10MΩ Min. | DC 極 |
| 頻率變化極 | ― | 正極 | VC=0.15 to 3.15 V |
| 占空比 | SYM | 45 % to 55 % | 50 % VCC level |
| 輸出電壓 | VOH | VCC to 0.4 V Min. | IOH = -0.8 mA |
| VOL | 0.4V Max. | IOL = 3.2 mA | |
| 輸出負載條件(CMOS) | L_CMOS | 15pF Max. | |
| 輸入電壓 | VIH | 70 % VCC Min. | |
| VIL | 30 % VCC Max. | ||
| 上升時間/ 下降時間 | tr / tf | 6ns Max. | 20 % Vcc to 80 % VCC極 |
| 振蕩啟動時間 | t_str | 10ms Max. | 在電源電壓最低時，所需時間為0 極 |
| 頻率老化 | f_aging | 頻率穩定度包含 |
+25 °C, VCC=3.3 V,20年 (fo ≤ 60MHz) +25 °C, VCC=3.3 V,10年 (60MHz < fo) |
.jpg)
1988年,這將成為第一個基準年為愛普生的環保項目,愛普生成為世界上第一個公司宣布,它將完全淘汰使用氯氟化碳(cfc)在其全球業務.由于一個密集的愛普生集團努力消除這些消耗臭氧層物質,我們成為不含cfc的1992年在日本和全球第二年.
在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
.jpg)
.png)
經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態, 伸縮模態, 面剪切模態和 厚度剪切模態. 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態, 來達到主要振動模態的最佳化..jpg)
