有源進口Oscillator隨時間推移延長使用壽命的計算變化結果

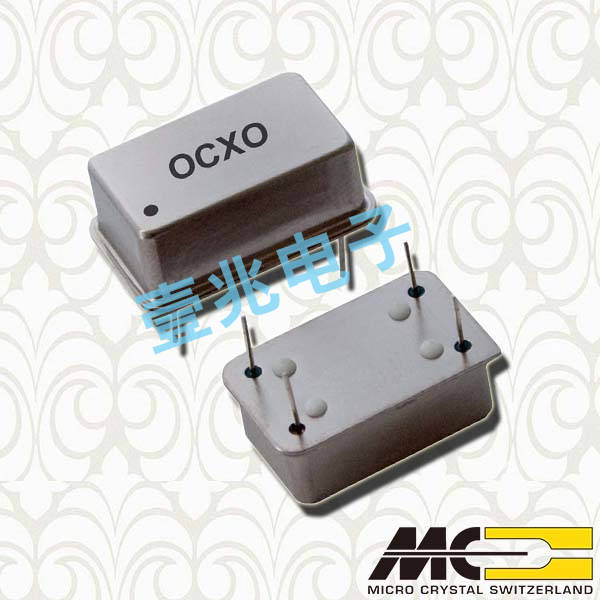

石英晶振的抗老化率是主要關鍵的一步.一般晶振的延長老化的測試結果時間為1900天的觀察時間,老化測量用于幾種類型的石英晶體振蕩器包括AT和SC切割烤箱控制的晶體振蕩器(OCXO)以及溫度補償晶體振蕩器(TCXO)雖然每個OCXO都是在生產中老化,通常只收集數據滿足老化率所需的一段時間.

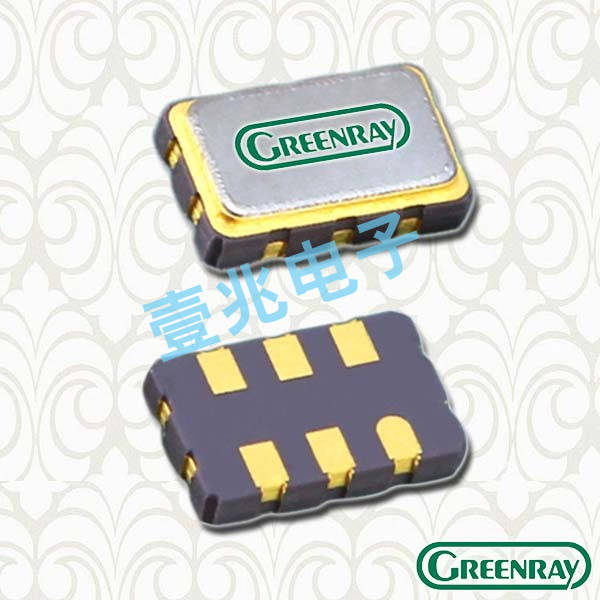

TCXO晶振很少因此而老化確定真正老化所需的長測試時間性能,研究老化性能的結果長時間的大型振蕩器組時間通常不可用,顯示的許多測試結果都是振蕩器是生產訂單超出,單位不符合特定規格或展出老化測試測量過程中的異常行為.它必須注意的是,顯示的數據量很大頻率擾動不是常態,代表a只有百分之幾的振蕩器沒有顯示異常.

每個振蕩器的數據都是通過平均最多20個樣本1秒收集門間隔大約每2小時一次.自動化對所有石英振蕩器進行測試測量不斷通過軟件控制,除非它們是要么加載到老化系統,要么從老化系統卸載每天.在此過程中,數據收集將停止大約3到5個小時.中斷也可能是常規的結果在老化系統或電力故障.在這種情況下,振蕩器可能會關閉幾個小時并收集數據可能會停止長達幾天.所有提供的數據都縮小了由于受限制而刪除所有其他數據點圖形軟件.
時間尺度已經標準化最后一個數據點于2000年2月15日在x軸上表示第0天,標記為"天",因此,在此日期之前采取的所有數據點用來自的負天數表示標準化日期.這是為了便于定位事件對于多個單元的數據集是通用的,因此,將它們與單一行為隔離開來振蕩器.已從結果中刪除了雜散點顯示允許觀察感興趣的數據.流浪數據點的出現主要是由于老化時的磨損系統測試夾具插座和RF開關過度使用,這導致錯誤的頻率由于偶爾間歇性接觸而導致的讀數射頻信號路徑.
由于元件值的變化引起的頻率漂移在其生命中可能直接影響振蕩循環或維持的穩態功能電壓調節,烤箱控制和電路信號輸出級.老化程度與內部成分有關振蕩回路或周圍電路是取決于石英晶振的電抗斜率工作頻率.為了更好地理解效果振蕩回路內的元件值漂移老化表現,我們需要考慮簡化的阻抗框圖如圖中所示.

盡管如此,收集的數據這些振蕩器在很長一段時間內都會出現有趣的品質值得注意.一些事實上,振蕩器故意留在老齡化系統專門研究衰老過程和還介紹了這些振蕩器的數據,數據代表現實世界的表現捕捉日常和季節性的周期性變化變化以及由于動力而回撤的影響故障和預定的系統維護,它是重要的是要認識到真正的老化表現這些因素使石英晶體振蕩器混淆.
老化是振蕩器頻率的變化隨著時間的推移,在不斷的環境和系統水平下條件.石英晶體振蕩器的老化是由石英晶體本身或振蕩器組件中的其余組件.石英晶體的老化是組合的結果幾個因素.其中一些因素可能包括雜質的擴散和氣體的釋氣石英晶體,其支架,玻璃或陶瓷基座和用于安裝石英的粘合劑.它也可能包括從電極到金屬的金屬遷移石英表面.這些事件涉及到的交流石英晶體的質量導致其變化頻率.其他因素也有助于衰老石英晶體包括水晶支架的應力消除和微觀支架泄漏.雖然嚴重泄漏眾所周知.持有人會導致持續下行頻率,微觀泄漏對長期的影響術語老化表現尚不清楚.
