- 產品型號：14345922
- 頻率：2.0MHZ~41.0MHZ
- 尺寸：10.5*5.8mm
- 產品介紹：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,“SG-636PTF 40.0000MC3:ROHS”,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小...
-

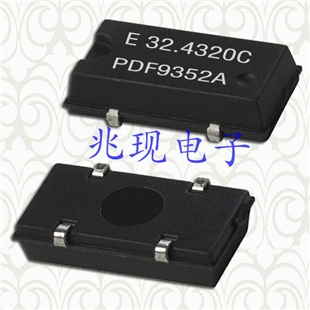

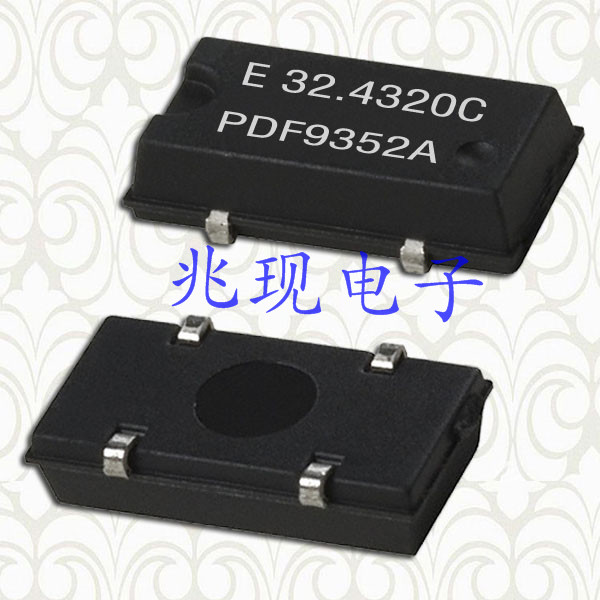

有源晶振SG-636PTF,愛普生安防振蕩器,貼片晶振,SG-636PTF 40.0000MC3:ROHS
愛普生.jpg)
有源晶振SG-636PTF,PCE,SCE,PDE,PTW,STW,PHW,SHW,PCW,SCW,PTG,PHG,PCG,SCG,愛普生安防振蕩器,貼片晶振,貼片石英晶體,“SG-636PTF 40.0000MC3:ROHS”體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 愛普生晶振參數 | SG-636 series | |
| 頻率范圍 | f0 | 2.0MHZ~41.0MHZ |
| 電源電壓 | VCC | 5.0V±0.5V/3.3 V±0.3V/2.5 V±0.25V |
| 儲存溫度 | T_stg | -55℃to +125°C |
| 工作溫度范圍 | T_use | 20°C to +70°C |
| 頻率公差 | f_tol | ±50×10-6/ ±100×10-6 |
| 電流消耗 | ICC | 45 mA Max. |
| 禁用當前 | I_dis | 30 mA Max. |
| 待機電流 | I_std | 50 чA Max. |
| 占空比 | SYM | 40%to60% |
| 高輸出電壓 | VOH | VCC-0.4 V Min. |
| 低輸出電壓 | VOL | 0.4 V Max. |
| 輸出負載條件(TTL)* 1 | L_TTL | 5 TTL Max. |
|
輸出負載條件(CMOS) |
L_CMOS | 15pF Max. |
| 靜止啟用 | VIH/VIL | 2.0 V Min./0.8 V Max. |
| 上升時間和下降時間 | tr/ tf | 4 ns Max. |
| 啟動時間 | t_str | 10 ms Max. |
| 頻率老化 | f_aging |
±5 ×10-6 / year Max. |
.jpg)
.jpg)
.jpg)
