首頁晶振系列SG-8003JF貼片晶振,愛普生有源晶振,5070mm晶振

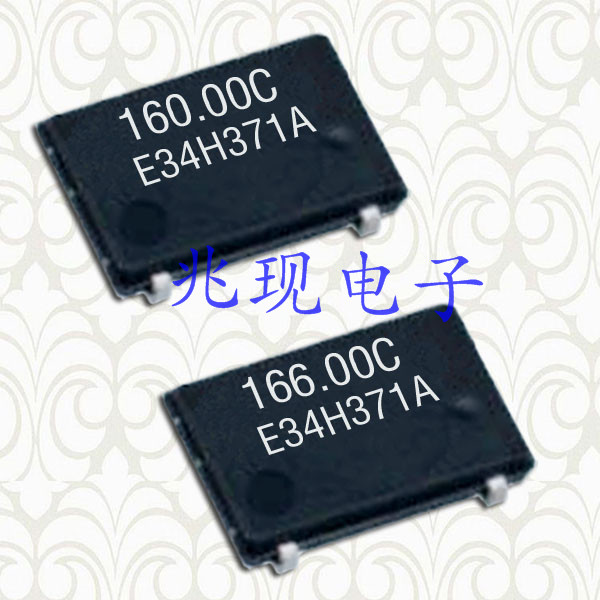

SG-8003JF貼片晶振,愛普生有源晶振,5070mm晶振

產品型號：34913943
頻率：1.0MHZ~166MHZ

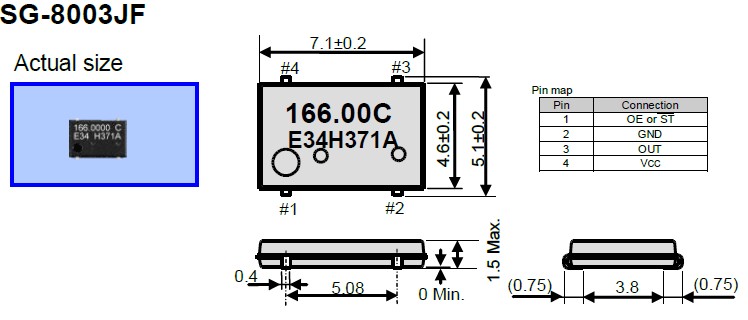

尺寸：5.0*7.0mm
產品介紹：愛普生可編程晶體振蕩器,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數...

SG-8003JF貼片晶振,愛普生有源晶振,3225mm晶振,愛普生可編程石英晶體振蕩器,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化領域特別適用.

愛普生晶振參數		SG-8003JF
頻率范圍	f0	1.0MHZ~166.0MHZ
電源電壓	VCC	1.8 V,2.5 V,3.0 V,3.3V
儲存溫度	T_stg	-40°C to +85°C
工作溫度范圍	T_use	-20℃to +70°C / -40℃to +85°C
頻率公差	f_tol	B:±50×10^-6, C:±100×10^-6 L:±50 ×10^-6, M:±100×10^-6
電流消耗	ICC	15.0 mA Max.
禁用當前	I_dis	8 mA Max.
占空比	SYM	45 % to 55 %
高輸出電壓	VOH	90 % VCC Min.
低輸出電壓	VOL	10 % VCC Max.
輸出負載條件	L_CMOS	15 pF Max.
靜止啟用	VIH/VIL	80% VCC Min./20% VCC Max.
上升時間和下降時間	tr/ tf	5 ns Max.
啟動時間	t_str	2.5 ms Max.
頻率老化	f_aging	±3 ×10^-6 / year Max.

在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項石英水晶振子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.

愛普生在2004年加入聯合國全球契約,承諾維護普世原則關于人權,勞工和環境.全球契約是一個自愿的前聯合國秘書長科菲·安南提出的企業公民倡議在1999年世界經濟論壇.通過集體行動的力量,全球契約尋求促進負責任的企業公民,這樣可以解決方案的一部分業務全球化的挑戰.這樣,像愛普生公司可以幫助實現聯合國秘書長的愿景:全球經濟更可持續和包容的.

等效串聯阻抗:當石英晶體串聯振蕩在fs時, C1及L1是相反相位而互相抵消, 整個共振子的動態支臂(motional arm) 的導納(admittance)是接近最小阻抗值R1. 這時候整個石英晶體共振子的表現僅是一個電阻性的組件. 電阻值R1是整個組件的機械性能量損耗. 其中包含了
