- 產品型號：55027380
- 頻率：32.768KHZ

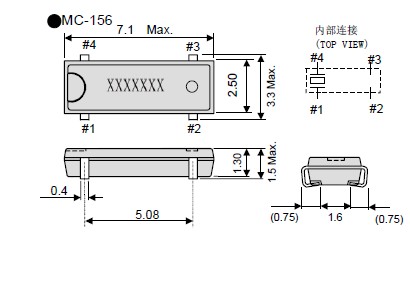

- 尺寸：7.1*3.3mm
- 產品介紹：表面貼片音叉型晶體諧振器,千赫茲頻率元件,“MC-156 32.7680KA-A0:ROHS”,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐...
-
電話機表晶MC-156,石英水晶振子,石英晶體諧振器,MC-156 32.7680KA-A0:ROHS
電話機表晶MC-156,石英水晶振子,石英晶體諧振器,“MC-156 32.7680KA-A0:ROHS”表晶32.768KHZ系列晶振,7.1*3.3mm貼片小尺寸晶振,超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,手機晶體,產品體積小,特別適用于各種小巧的便攜式消費電子數碼產品,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz ～ 100kHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 1.0μW Max. | 工作激勵功率 0.5μW Max. | |
|
頻率公差 （標準） |
f_tol | ± 20 × 10-6,± 50 × 10-6 | ± 50 × 10-6,± 100 × 10-6 |
+25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C ±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 7pF, 9pF, 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 65kΩ Max. | 65kΩ ～ 25kΩ | |
| 串聯電容 | C1 | 1.9fF Typ. | 2.5fF ～ 0.6fF | |
| 分路電容 | C0 | 0.8pF Typ. | 1.2pF ～ 0.5pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
牽引率:頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. “MC-156 32.7680KA-A0:ROHS”在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
“MC-156 32.7680KA-A0:ROHS”愛普生認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
“MC-156 32.7680KA-A0:ROHS”志愿者項目出現了整個愛普生集團培養與當地社區和諧.美國1993年,愛普生,Inc .(EAI)贏得了減少廢物獎從加州的志愿者沿海清理程序以及減少廢物的努力環保意識的海報,
