泰藝電子細說PECL與LVDS有源Oscillator輸出優缺點以及終止電路
(TAITLEN) 臺灣泰藝晶振公司是一家知名的石英振蕩器制造商,經歷了多年的技術產品創新在晶振品牌站穩了腳跟,泰藝電子這些年不斷更新產品信息,緊跟時代根據市場的需求不斷加工生產出高頻,高精度,輕巧,薄,短,小型的石英晶振,泰藝電子收獲的知識也不斷分享給自己的客戶群體,今天是總結一篇泰藝電子對于振蕩器PECL與LVDS輸出優缺點以及終止電路等技術指南文章.

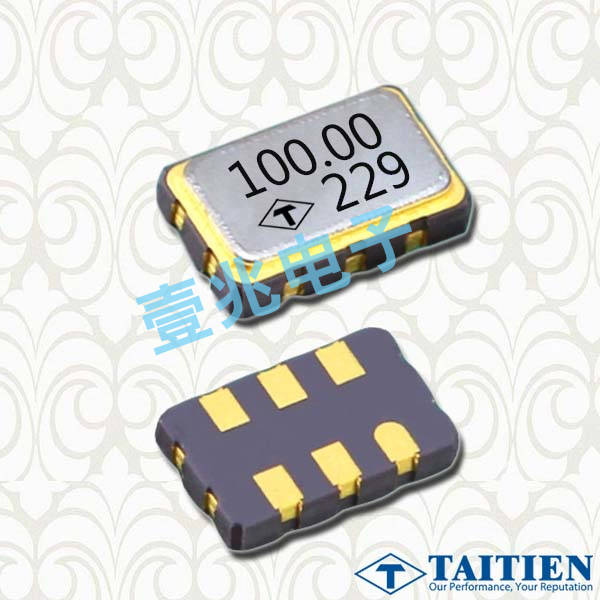

1.什么是PECL和LVPECL:•PECL代表:"正發射極耦合邏輯",PECL通常是差分邏輯輸出用于高速時鐘分配電路.PECL需要+5 V電源.•低壓PECL(LVPECL)表示PECL設計用于3.3V或2.5V電源的電路,與低電壓相同的電源電壓CMOS器件.•Taitien提供LVPECL輸出石英晶體振蕩器3.3V和2.5V電源.

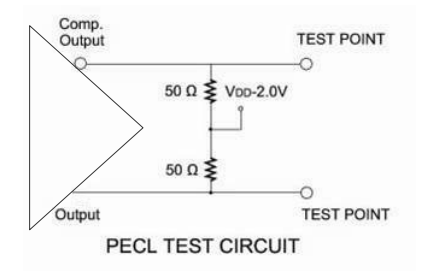

PECL輸出的優缺點:•優點:由于有源晶振電壓較大,抖動性能非常好,搖擺:理想用于高速電路,能夠驅動長傳輸線.•缺點:由于差分輸出,功耗更大和單端的外部直流偏置相比產量.與1.8V電源不兼容.推薦的PECL如下圖:終止電路,每個輸出端均采用50Ω電阻連接至終端電壓(Vdd-2V).

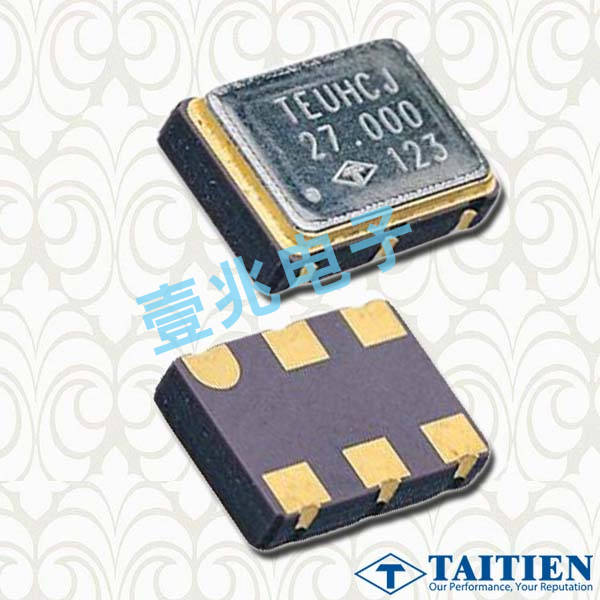

2.什么是LVDS輸出:•LVDS代表低壓差分信號,以1.2V的工作電壓為中心,無論供電如何.•LVDS技術由ANSI/TIA/EIA644定義工業標準.•Taitien擁有許多晶體振蕩器產品線具有LVDS輸出選項,3.3V和2.5V耗材.

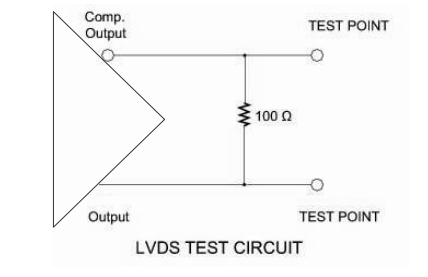

LVDS輸出的優缺點:•優點:與PECL相比,功耗更低由于較小的振蕩器電壓擺幅(通常是?350mV的),不易受噪音影響,與CMOS/TTL相比,EMI輻射更低.•缺點:與PECL相比,抖動性能降低.LVDS在哪里使用:LVDS標準是為了創建的解決數據中的應用程序通訊,電訊,服務器,外設和計算機高速數據市場轉移是必要的.推薦的LVDS(如下右圖):終止電路.需要一個100Ω端接電阻.一些接收器IC可以在內部包括電阻器.
隨著現在網絡的高數據輸出頻率要求,對硬件的要求也較高,石英振蕩器是如今在高頻傳輸范圍使用率較高的電子零件,在物聯網,智能家庭,無線數控傳播,寬帶光纖網這些領域被重視的配件設備之一,近年來國內外的晶振廠家也不斷增加,說明這個智能時代是離不開晶振的幫助的.
